德國YXLON 定制化的緊湊型標準X射線檢測系統

- 計算機斷層掃描和自動化檢測的下一階段

- 大尺寸平板探測器實現致靈活性

- 同好的micro3Dslice平面層析掃描，及FF   CT軟件

- 為敏感部件及材料設定的放射模式

- 高承載能力 (< 20 kg)

- 可根據客戶需求優化配置

封裝檢測: 小器件檢測， 高質量表現。

表面貼裝器件通常尺寸很小并且緊貼在被設計的區域上。為了提供準確和可重復的檢測結果，檢測系統不僅需要確保高質量的表現和精度，同時還要配置高動態的圖像增強濾鏡功能。

全新的 Cougar  EVO 為檢測SMT器件提供正確的優化硬件，甚至更多其他業配置：

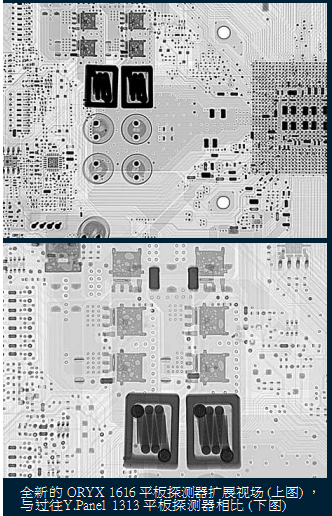

大尺寸平板探測器 ORYX 1616

- 擴展的視場尺寸 (1280 x 1280 像素矩陣), 比過往型號增加尺寸達50%

- 得益于自動檢測流程，有更好的概覽效果和快速工作流程

- 優化的電路設計，確保高速和穩定的 24/7 工作時長

- 得益于輻射抗性，探測器具有更高的工作壽命

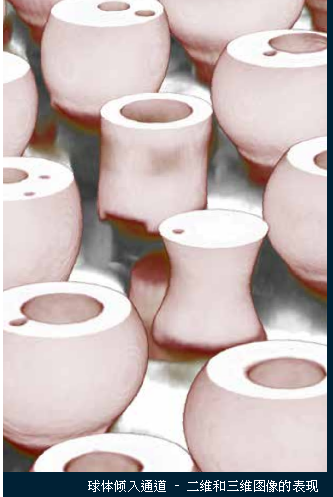

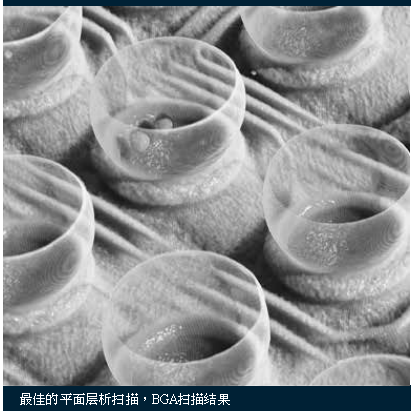

好的平面層析掃描   (micro3Dslice)

- 精細的 3D 圖像效果，可幫助進行快速簡便的失效分析

- 適用檢測大尺寸印刷電路板（PCB）

- 在層水平上輸出結果

- 對大區域進行無損檢測

- 與顯微剖切相比大幅縮減成本

- 輕松快速地提供可靠的無效焊接自動分析結果

集成于生產線中

- 通過YXLON ProLoop與在線 AOI / AXI 檢測系統直接通訊

其他業配置

兼容Volume Graphics軟件

應用

- PCBS

- SMT 和 PTH 裝配件

- IGBTs

電子部件，半導體裝置是電子系統的主要核心組 成。由于它們排列緊密和其本身的密度特性，檢測它們狀態的過程中需要高的精度，但要維持較低

的管功率和管電壓水平。 空洞計算，包含多個區域的空洞計算，需要精確并可重復的檢測程序。

全新的 COUGAR EVO 提供優質的檢測結果，

并維持低水平的管功率和管電壓，甚至更多其他業配置:

高靈敏度探測器及縮減放射劑量

- 高靈敏度的探測器能夠縮減檢測的放射劑量

- 通過可選的縮減放射工具，用于檢測敏感部件的放射率能夠額外縮減，例如使用濾鏡和準直儀

- 優化的電路設計，確保高速和穩定的 24/7 工作時長

- 得益于輻射抗性，探測器具有更高的工作壽命

識別高精度的細節呈現

- 操作員能夠在一個完整的圖像鏈中觀察佳的細節呈現

自動缺陷檢測

- 在FGUI界面中整合的缺陷檢測(焊錫, 空洞)

- PROINSIGHT    (開發及整合個人算法成為可能)

其他業配置

- 兼容VOLUME GRAPHICS軟件

- 更高、更穩定的部件配置

應用

- 晶圓檢測

- 整體連接回路的三維圖片

- 微焊點

- 傳感器

- MEMS 和 MOEMS

- TSV

在實驗室的研究和開發過程中檢測電子部件是一件很復雜的事情，需要大范圍的特征表現和先進的技術。計算機斷層掃描在對微小部件的細節分析中必不可少，通常會被用于電池、連接器及醫療器械的開發和研究。

全新的 COUGAR EVO 提供致的圖像精度和高的工業CT重構細節，甚至更多其他業配置:

超常的計算機斷層掃描（CT）質量

- 全新的 ORYX 1616 探測器確保高質量的CT掃描體素

- 出色的對比度信噪比

- 高靈敏度探測器

由YXLON FF CT 軟件完成信息可視化

- FGUI 用戶交互界面中呈現完整的工作流程

- 真實生動的可視化圖像，由單獨的三維電影渲染軟件呈現，以及一套預設的轉換功能(TF)

- 平面層析掃描的可視化結果等同于高質量CT掃描結果的體素，能夠呈現更為復雜的樣品內部結構

• 通過一系列功能降低人造偽影，如BHR射束硬化降低，BHC射束硬化矯正，降低環形偽影，降低體素噪音等

• 清晰的目視錯誤識別

其他業配置

• 兼容VOLUME GRAPHICS軟件

- ORYX 1616 新探測器:

· 高處理速度

· 始終如一的圖片質量，得益于穩定的探測器工作溫度

· 放射不影響部件壽命   (輻射抗性)

應用

- 電池

- 接頭

- 不易觀察的電子部件

- 醫用材料

- 軍用及航天電子

給予您進階能力的功能

“一鍵”功能

“一鍵”功能方案使很多高階的X射線檢測操作變得非常簡單。例如：

- 點擊 & 定中

- 框選 & 放大

- PowerDrive

- Zoom+

這些功能能夠確保恒定的放大倍數，無需調整射線管參數或進行軟件補正，至需要輕輕點擊一次即可實施。

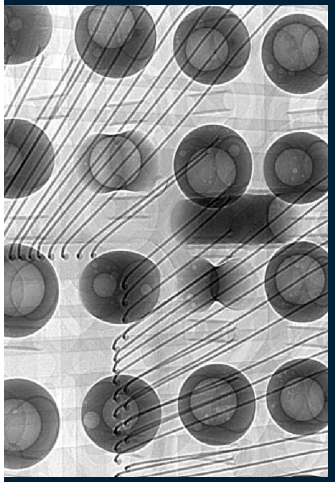

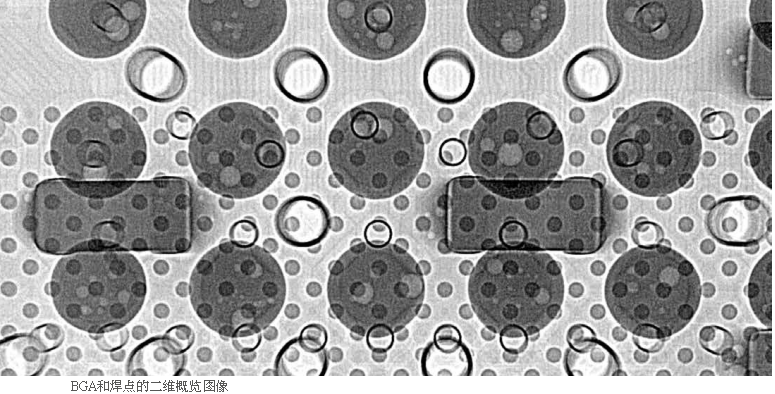

擴展的 BGA 檢測

通過 Cougar EVO, 用戶能夠快速選擇和標記單獨的一個球體，不論手動方式或自動?xùn)鸥褡R別。引導功 能會在整個工作流程中幫助用戶完成設置，確保完 美的精度和獲得可重復的結果。此外，這個功能允 許多個用戶運行同一個程序。

擴展的 ADR 交互界面

Cougar EVO 的軟件配置能夠通過用戶的特殊需求提供定制化軟件方案，甚至能夠提供定制化的算法 方案。

eHDR

為了確保高水平的產品質量，eHDR濾鏡功能可以 高亮一些復雜的結構，用戶只需一次點擊即可。得 益于先進的軟件和增強的16位灰階，系統能夠在灰 階中探測到其微小的差異，沒有一處缺陷會被遺 漏。這使得您能夠輕松地觀察到之無法看到的缺 陷。

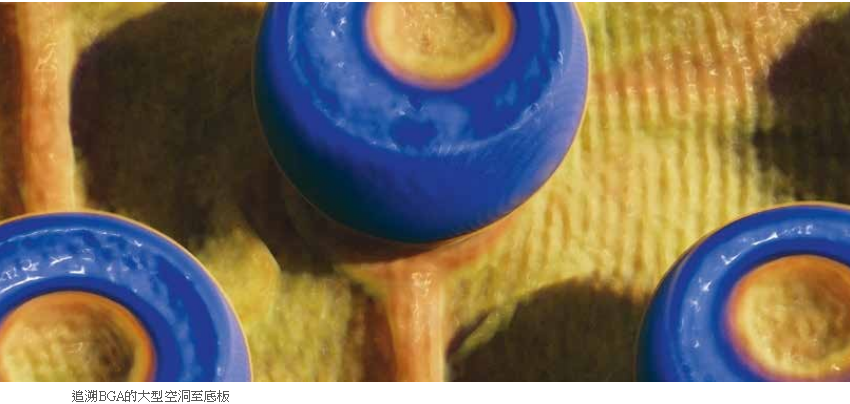

多區域空洞計算 (MAVC)

現的焊接工藝正變得越來越復雜，方形扁平無引 腳和其他底部封端的器件只能被X射線檢測到。虛焊或缺失的焊點，以及大區域的空洞都能夠被可靠的 檢測到，多區域空洞計算功能甚至能夠幫助用戶分 析復雜焊接設計中的空洞分布。然而，這一功能只 需要設置4個參數，步驟快速，簡便，成本經濟。所得出的結果質量始終如一，可重復，并且精確。
