DZ-5端子熱電偶溫度變送器（非隔離）DZ-5

端子熱電偶溫度變送器（非隔離）DZ-5

【產品規格】DZ-5

功能:

將熱電偶電勢值轉換與之成線性關系的直流信號,隔離型具有抗干擾和高壓保護及電流尖峰抑制作用.非隔離型具有遠距離傳輸信號優點.特點:小體積,適合密集安裝DIN導軌安裝,裝卸方便高隔離性能,抗干擾強轉換精度高,性能穩定。

規格型號及代碼：YHDT—5（熱偶輸入）—□（輸入）□（輸出）□（輸出制式）

輸入信號：

K型偶

R型偶

S型偶

T型偶

E型偶

J型偶

B型偶

其它

輸出信號：

4～20mADC

1～5VDC

特殊量程

通道數：

0.二線制非隔離型輸出為4～20mADC、1.四線制全隔離

訂貨型號舉例：

輸入:K型熱偶/0～800℃、輸出:4～20mADC 、四線制全隔離型

其產品型號為：YHDZ-5131/0～800℃

WT9060熱電偶溫度變送器簡介：可直接與熱電偶傳感器接口，內含線性化和冷端補償功能，三端口隔離，DIN T型導軌安裝。詳細介紹：技術參數：輸入阻抗： ≥100KΩ 輸出負載電阻：電壓型≥10KΩ 電流型0~500Ω 精度： 0.2％ 0.5％斷偶狀態：輸出為最大(約25mA) 溫度系數：<150ppm/℃ 環境溫度：0~60℃ 隔離：輸入、輸出、電源三端口隔離絕緣電阻：100MΩ(500VDC) 絕緣強度：1000VDC/1分鐘電源電壓： DC24V±10％功耗電流： <50mA

輸入輸出范圍：

尾標	輸入/輸出
A	4 - 20mA
B	1 - 5V
C	0 - 20mA
D	0 - 5V
E	0 - 10V
S	用戶特定

功能框圖：

定貨指南：

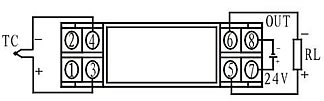

應用連線：

外型尺寸：

成都萬通艾特森工控技術有限公司

聯系人: 景經理

手機: 13219015139

網站：www.wtats.com

淘寶：http://cdwtyb.taobao.com

成都萬通艾特森工控專業生產、銷售WT9060熱電偶溫度變送器、WT1562無源信號隔離器、無源信號隔離器、WY型位移變送器、水泥廠輥壓機專用位移傳感器、XTRWB-3H多路溫度變送器、（水泥行業專用）的多路溫度變送器XTRWB-3H、ISOL-12A信號隔離器、WT1520信號隔離器、4-20mA信號隔離器、WT15242全隔離雙輸出信號隔離器、一進二出信號隔離器、現場操作器、XTRM多回路溫度遠傳監測儀、金屬探測儀等。

該公司產品分類：隔離器傳感器

一體化熱電偶溫度變送器

一體化熱電偶溫度變送器（以下簡稱溫度變送器）由熱電偶和信號轉換器組成、信號轉換器安裝在熱電偶傳感器的冷端接線盒內，把熱電偶傳感器檢測到的電壓信號直接轉換成4～20mA電流輸出。結構簡單，安裝、使用、維修方便，是新一代溫度檢測、控制儀表，深受廣大設計人員和用戶的歡迎。目前已廣泛用于石油、化工、冶金、電站、輕工等部門，與調節器、記錄儀表、計算機等配套使用，組成各種測量控制系統。

根據使用場合的的不同分為隔爆型和普通型，根據輸出功能的不同，分為帶現場顯示和不帶現場顯示。用戶可根據使用場合和配套儀表的要求選擇適當的規格型號。

隔爆型溫度變送器經儀器儀表防爆安全監督檢驗站測試合格，可在爆炸性氣體環境中使用。

一體化溫度變送器工作原理熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4－20mA直流電流輸出；另一路經A/D轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。LCD顯示的溫度變送器用兩線制方式輸出，LED顯示的溫度變送器用三線制方式輸出。一體化溫度變送器主要技術參數 1、輸入信號：熱電偶：K、E、J、B、S、T、N。智能型溫度變送器的輸入信號可通過手持器和PC機任意設置；2、輸出信號：在量程范圍內輸出4－20mA直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20mA直流信號同時疊加符合HART標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500V，增加了抗共模干擾能力，更適合與計算機連網使用；3、基本誤差：0.5%FS、0.2%FS、智能型0.2%FS； 4、接線方式：二線制5、顯示方式：四位LCD顯示現場溫度，智能型四位LCD可通過PC機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；6、工作電壓：普通型號12V-35V，智能型12V-45V，額定工作電壓為24V7、允許負載電阻：500Ω（24VDC供電）；極限負載電阻R（max）=50（Vmin-12）,例如在額定工作電壓24V時，負載電阻可在0-600Ω范圍內選擇使用。8、工作環境：a:環境溫度-25-+80℃（常規型）-25-+70℃（數顯型）-25-+75℃（智能型）b:相對濕度：5%-95%c:機械振動f≤50Hz, 振幅≤0.15mm d:無腐蝕氣體或類似的環境；9、環境影響系數：δ≤0.05%/℃。

測量范圍

類別	材質	分度號	測量范圍
熱電偶	鎳鉻-康銅	E	0-1000℃范圍內任選
	鎳鉻-鎳硅	K	0-1300℃范圍內任選
	鉑銠10-鉑	S	0-1600℃范圍內任選
	鉑銠30-鉑銠6	B	0-1800℃范圍內任選
	銅-康銅	T	0-400℃范圍內任選
	鐵-康銅	J	0-1200℃范圍內任選

接線盒外形尺寸

型號命名方式

型號	類別	感溫元件材料	溫度變送器	安裝固定方式	接線盒形式	保護管直徑	工作端形式	顯示形式	附加安裝形式	說明
W										溫度儀表

	R									熱電偶
		M								鎳鉻硅-鎳鉻
		N								鎳鉻-鎳硅
		E								鎳鉻-銅鎳
		F								鐵-銅鎳
		C								銅-銅鎳
			B							溫度變送器
				1						無固定裝置
				2						固定螺紋
				3						活動法蘭
				4						固定法蘭
				5						活絡管接頭式
				6						固定螺紋錐形式
				7						直形管接頭式
				8						固定螺紋管接頭式
				9						活動螺紋管接頭式
					2					防噴式
					3					防水式
					4					防爆式
						0				Ф16
						1				Ф12
						2				Ф16高鋁質管
						3				Ф20高鋁質管
							G			變截面
								M		模擬顯示
								S		數字顯示
									無	正常安裝
									Z	分離安裝
W	R	N	B	2	4	0	G	S	Z	型號選型

S／DBWRS／DBWR型熱電偶溫度變送器

變送器,熱電偶變送器,溫度變送器

S／DBWR型熱電偶溫度變送器，是DDZ一Ⅲ／S型系列儀表中的主要品種。它是用熱電偶作為測溫元件，將溫度轉換為微小電信號，放大并隔離處理成統一的標準信號1～5VDC或4～20mADC輸出,供給指示、記錄、調節器、計算機等自動化監控系統。

整機由功能模塊組成，模塊電路，技術性能高于DZ一Ⅲ／S系列同類產品，它是DDZ一Ⅲ／S系列溫度變送器的提高型產品。

功能與特征:

◇將熱電偶信號轉換為與所測量溫度成線性關系的標準信號.◇本安防爆型儀表.其標志為ibⅡCT6◇實行電源-輸入-輸出之間三隔離◇有理想的線性化校正和冷端補償功能.◇采用高性能固定模塊,結構緊湊,體積小,重量輕.◇儀表系列化,有架裝和短架裝二種結構形式.主要技術指標◇輸入:標準熱電偶◇輸出:輸出電流:4～20mADC 輸出電壓:1～5VDC 輸出阻抗:250Ω 允許負載變化范圍≤100Ω◇冷端補償誤差:≤1℃◇溫度漂移:≤0.1×基本誤差1℃◇絕緣電阻:電源輸入與輸出端子間≥100MΩ◇絕緣強度:電源/輸入/輸出端子間1500VAC/1分鐘◇工作條件:環境溫度:0～50℃ 相對濕度≤90%RH◇電源電壓:24VDC可訂制220VAC◇功耗:＜2W◇防爆等級:ibⅡCT6◇重量:＜2kg◇外型尺寸:44寬×175高×360深或44寬×175高×2000深型號規格

型號	分度號	量程
DBW-1110 SBWR-111□	E	0～800℃
DBW-1120 SBWR-121□	K	0～1300℃
DBW-1130 SBWR-131□	S	0～1600℃
DBW-1140 SBWR-141□	B	400～1800℃
DBW-1150 SBWR-151□	R	0～1600℃
DBW-1160 SBWR-161□	J	0～600℃
DBW-1170 SBWR-171□	T	-200～300℃
DBW-1180 SBWR-181□	N	0～1300℃
DBW-1190 SBWR-191□	W	0～2300℃

●注:“□”為4表示24VDC供電.“□”為6表示220VAC供電

熱電偶溫度變送器WTC系列

產品名稱：	熱電偶溫度變送器WTC系列
產品類別：	溫度變送器 - 熱電偶溫度變送器
技術特點：	兩線制傳達,輸出恒流信號,抗干擾能力強,遠傳性能好;一體化安裝,方便使用;具有電源反接保護功能,零點及量程可調.
典型應用：	化工、冶金、熱力、水處理等行業

SBWR/Z熱電偶溫度變送器

SBWR/Z熱電偶(熱電阻)

產品特點:

1、概述：

sbwr、sbwz系列熱電偶、熱電阻溫度變送器是ddz系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20ma、0-10ma的輸出信號.

該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

2、主要特點：

·采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。

·現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20ma、0-10ma的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；

·熱電偶變送器具有冷端溫度自動補償功能；

·精度高、功耗低，使用環境溫度范圍寬，工作穩定；

·適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；

·智能型溫度變送器可通過hart調制解調器與上位機通訊或與手持器和pc機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；

·智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；

3、工作原理：　

熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經v/i轉換器計算處理后以4－20ma直流電流輸出；另一路經a/d轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。lcd顯示的溫度變送器用兩線制方式輸出，led顯示的溫度變送器三線制方式輸出。

4、技術參數　

1、輸入信號：熱電偶：k、e、j、b、s、t、n。熱電阻：pt100、cu50、cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和pc機任意設置；

2、輸出信號：在量程范圍內輸出4－20ma直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20ma直流信號同時疊加符合hart標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500v，增加了抗共模干擾能力，更適合與計算機連網使用；

3、基本誤差：0.5%fs、0.2%fs、智能型0.2%fs；

4、接線方式：二線制、三線制、四線制；

5、顯示方式：四位lcd顯示現場溫度，智能型四位lcd可通過pc機或手持

器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；

6、工作電壓：普通型號12v-35v，智能型12v-45v，額定工作電壓為24v

7、允許負載電阻：500ω（24vdc供電）；極限負載電阻r（max）=50(vmin-12),例如在額定工作電壓24v時，負載電阻可在0-600ω范圍內選擇使用。

8、工作環境：a:環境溫度-25-+80℃（常規型）

-25-+70℃（數顯型）

-25-+75℃（智能型）

b:相對濕度：5%-95%

c:機械振動f≤50hz, 振幅≤0.15mm

d:無腐蝕氣體或類似的環境；

9、環境影響系數：δ≤0.05%/℃。

5、測溫范圍

類別	材質	分度號	測量范圍
熱電偶	鎳鉻-康銅	e	0-1000℃范圍內任選
	鎳鉻-鎳硅	k	0-1300℃范圍內任選
	鉑銠10-鉑	s	0-1600℃范圍內任選
	鉑銠30-鉑銠6	b	0-1800℃范圍內任選
	銅-康銅	t	0-400℃范圍內任選
	鐵-康銅	j	0-1200℃范圍內任選
熱電阻	銅熱電阻	cu50	-50-+150℃范圍內任選
	銅熱電阻	cu100	-50-+15℃范圍內任選
	鉑熱電阻	pt100	-200-+600℃范圍內任選

6、型號代碼及說明：

型號說明
sbw	溫度變送器
類別	r	熱電偶
	z	熱電阻
傳感器		1	適配k型熱電偶/熱電阻適配pt100
		2	適配e型熱電偶/熱電阻適配cu100
		3	適配j型熱電偶/熱電阻適配cu50
		4	適配b型熱電偶
		5	適配s型熱電偶
		6	適配t型熱電偶
		7	適配n型熱電偶
		8	用戶自定
電路類別			0	隔離型
			1	非隔離型
安裝方式				0	常規型
				1	專用型
				2	掛壁型
				3	導軌型
溫度變送器					0	常規型
					1	智能型
					2	數顯型
					3	指針型
					4	智能數顯型
					5	智能指針型
					6	帶hart協議型

7、接線及調整

變送器的接線原理如圖所示。端子4接24v電源正端、端子3為4～20ma電流輸出端，該端經負載電阻r1后回到24v電源負端。端子1、2接熱電阻，或2接熱電偶正，1接熱電偶負。變送器有零點及量程調節電位器，便于用戶進行微量調整。

8、校驗方法：

·用于爆炸危險場所時，請注意防爆標志與防護等級；

·機電一體化溫度變送器安裝的環境必須是在-20-+70℃內，當周圍環境溫度太高時，sbwz/r信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的專用防爆盒。

·加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。

·sbw信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。

·溫度變送器使用六個月后需進行校驗。

a、熱電阻溫度變送器校驗方法

·設備要求：數字電壓表一臺；

·按系統連接方法接線；

·根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出為1v和5v（可分別調整零點電位器和滿度電位器）；

·按量程十等分點輸入各電阻值，檢查各溫度輸出是否符合精度范圍；

· ·按說明書技術指標進行測試，應符合技術要求。

b、熱電偶溫度變送器校驗方法

·設備要求：數字電壓表一臺；

·按系統連接方法接線；

·根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出分別為1v和5v（可分別調整零點電位器和滿度電位器）；

·按量程十等分點輸入各電勢值，檢查各溫度輸出是否符合精度范圍；

·按說明書技術指標進行測試，應符合技術要求。

9、訂貨須知

特殊規格訂貨中經雙方協商決定。

可根據用戶需要配有相應材質的保護管。如剛玉管或高鋁質保護管。

如果有其他特殊要求請在訂貨時注明。

·使用環境溫度：-20-70℃；

·功耗：≤0.5w

·防爆標志：d‖bt4

·防護等級：ip54

QBW-230氣動熱電阻、熱電偶溫度變送器

QBW型氣動電測溫度變送器（熱電偶式、熱電阻式）是用來檢測和控制工業生產過程中各種介質的溫度，按比例轉換成20～100KPa（0.2～1Kgf/cm²）的標準氣壓訊號輸出，配上執行器和調節器，則可實現生產過程中的自動控制。

DBW-1110DBW-1110 熱電偶溫度變送器

DBW-1110 DBW-1120 DBW-1130 DBW-1140 DBW-1150 DBW-116 DBW-1170 DBW-1180熱電偶溫度變送器本系列產品系采用的單片機技術研制開發出的新產品，它可與各種不同分度號的熱電偶、熱電阻等溫度傳感器配套，可與其它DDZ-III型、DDZ-II型電動單元組合儀表組成控制系統�，F已廣泛應用于工業各領域生產過程溫度信號的轉換。產品技術參數名稱說明示值基本誤差 ≤0.5%FS±1dig輸出特性繼電器輸出 3A/220VAC、3A/24VDC繼電器輸出觸點接感性負載時，負載兩端必須接火花吸收電路；并且?guī)лd能力相應減少。模擬變送輸出（DC） 0~10mA（負載電阻<1.5KΩ）;4~20mA（負載電阻<750Ω）;0~5V（負載電阻≥1KΩ）;1~5V（負載電阻≥1KΩ）電源輸出 24VDC/50mA或24VDC/100mA（兩路）配電輸出通訊接口接口標準 RS485（用戶可RS232）傳送方式半雙工幀格式 1位起始位，8位數據位，1位停止位傳送速率 300~9600bps,參數可設定聯機臺數最多31臺,地址參數可設定網絡結構 3線（或2線）多機通信網絡內部溫度補償 0~50℃（<0℃時按0℃進行補償）使用環境環境溫度 0~50℃ 環境濕度 ≤90%RH供電電源供電電源 220AC、220VAC（開關電源）24VDC（開關電源）或用戶特殊要求功耗 ≤6W重量 ≤400g

該公司產品分類：美國Ue 香港昌輝儀表東輝大延牌儀表溫度儀表美國GO 維薩拉露點儀熱電阻、熱電偶、溫度計控制調節儀隔離器、配電器、開關電源數顯表磁翻板液位計浮球液位計超聲波液位計液位開關 ZL-300 SB系列流量積算儀流量積算儀壓力變送器流量計 HQ

GD8074國電中自 GD8074熱電偶溫度變送器（一入一出）

GD8074熱電偶溫度變送器（一入一出）

一、描述 ① GD8074熱電偶或毫伏信號輸入隔離器，是將現場的熱電偶或毫伏信號隔離轉換成直流信號輸出至控制系統或其它智能儀表。智能化的熱電偶信號隔離器。可對熱電偶類型和量程范圍進行組態社定。 ②本隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。二、特性 ● 熱電偶溫度變送隔離輸出。 ● 智能化，可進行現場組態設定。也可選擇固定的熱電偶類型和溫度量程范圍輸入。 ● 模塊化表芯設計，無需零點和滿度調節，自動動態校準零點、溫度飄移自動補償。 ● 帶有工作電源指示燈。 ● 單通道，一路輸入一路輸出，輸入回路短路保護。 ● 即插即拔式接線端子，DIN導軌卡式安裝。三、技術規格

● 產品型號：GD8074 ● 型號規格（代碼）代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜） ●工作電源電源接線：獨立的接線端子 13－，14＋，可帶電拔插電源電壓：20~30VDC 電流損耗：24VDC時，＜30mA 電源指示：得電時 LED 燈亮：綠色 ● 輸入回路輸入通道：端子 1、2、3 接熱電偶； 1和 2短接 Cu50 輸入熱電偶類型：K；E；S；B；R；T；N；W；J；等各型熱電偶可選毫伏信號輸入：－5～60mV 范圍；最小毫伏量程：3mV 　　（選擇數字量的熱電偶輸入隔離器，需外接冷端補償電阻, 端子5、6接冷端補償） ● 輸出回路輸出通道：端子 10、11、12 接線（參見端子接線圖）輸出電流：4～20mA；0～20mA；或指定電流量程電流輸出允許負載：0～550Ω （滿負載 550Ω時, 供電電源≥22VDC）（選擇數字式智能型，輸出4～20mA時的負載：0～350Ω）輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程電壓輸出阻抗：≤500Ω 紋波（Vp-p）：＜10mV

● 性能指標標準精度：±0.2%FS（測量范圍3～5mV時，精度為±0.3%FS）溫度漂移：±0.015%/℃ 響應時間：≤1s（10 → 90%）穩定時間：< 5 min 電源電壓變動影響：±0.1%（允許電壓范圍）負載電阻變化影響：±0.1%/250＆#8486 溫度補償范圍：－5～60℃ 冷端溫度補償誤差：每 20℃誤差 1℃ 通道隔離：輸入－輸出－電源之間隔離絕緣電阻：≥100MΩ/500VDC（AC）隔離能力： 1500VAC/1分鐘50Hz 抗電磁兼容性：符合IEC61000相關抗電磁標準 ● 環境參數工作溫度：0～＋60℃ 儲運溫度：－20～＋80℃ 環境濕度：5～＋95％RH（無冷凝） ● 結構及外形尺寸結構：卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子外形尺寸：W 16×H116×D110（mm），參見外形尺寸圖整機重量：約110g

四、型號選擇

◆熱電偶類型及量程表

熱電偶類型		溫度范圍（℃）	最小量程（℃）
熱電偶	K	0~1300	120
	E	0~1000	80
	S	0~1600	580
	B	400~1800	1000
	R	0~1600	850
	T	-200~400	120
	N	0~1200	180
	W	<0~2300	340
	J	0~1200	100
毫伏信號		-5~60mV	5mV

訂貨須知1. 參照選型舉例，正確規范書寫訂貨型號代碼。2. 若不選擇代碼，則被認同是下列舉例 1 的訂貨組合方式。舉例 1 輸入：K 0～1300℃ / 輸出： 4～20mA 訂貨代碼為：GD8074-FK-01 （K 0～1300℃）舉例 3（智能可組態）輸入： E 0～1000℃ / 輸出： 0～20mA 訂貨代碼為：GD8074-IE-02 （E 0～1000℃）五、外形尺寸、安裝圖 ● 安裝 1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。 2.盡可能垂直安裝，以利于儀表內部熱量散發。 ● 典型應用 1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。 2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。 3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。

● 外形尺寸寬（厚）× 高 × 深＝16×116×110（mm）

六、端子接線圖 ● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
